Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
|---|---|---|---|
| Fiber quality: | 48 / 64 / 72 / 96 / 144 | Jacket Color: | Black/Customized |

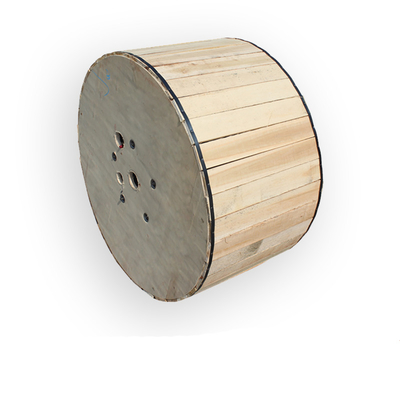

| Cable diameter: | 14.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Application: | Long distance telecom | Certificering: | ISO9001/CE/ROHS |
| Markeren: | ADSS Glasvezelkabels,ADSS Glasvezelkabels,ADSS-optische kabels |
||

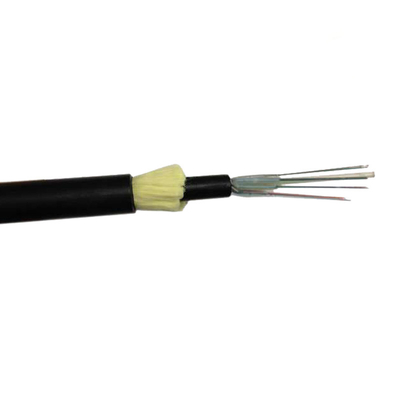

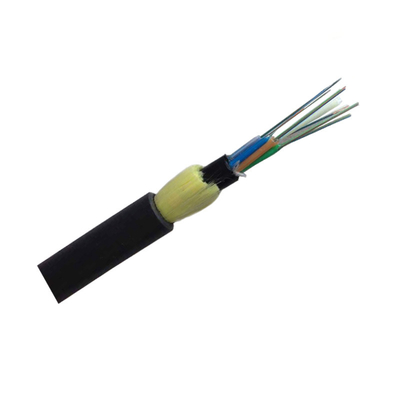

Niet-metalen centrale losse buis buitenkabel ADSS glasvezelkabel LSZH-mantel SM G652D
Beschrijving:
All Dielectric Self-Supporting Fiber Optic Cable ADSS is losse buis gestrand. 200um of 250um blote vezels, zijn gepositioneerd in een losse buis van kunststof met hoge modulus. De buizen zijn gevuld met een waterbestendige vulling samenstelling. De buizen (en vulstoffen) zijn gestrand rond een FRP (Fiber Reinforced Plastic) als een niet-metalen centrale sterkte-element in een compacte en cirkelvormige kabelkern.
Nadat de kabelkern is gevuld met vulmiddel. Het is bedekt met een dunne PE (polyethyleen) binnenschede. Nadat een gestrande laag aramidegarens over de binnenkant is aangebracht schede als sterkte-element, wordt de kabel voltooid met PE of AT (anti-tracking) buitenmantel.
Kenmerken:
1. Niet-metalen structuur biedt goede isolatie, uitstekende bliksembeveiliging.
2. Juiste ontwerp, nauwkeurige controle voor vezelovertollige lengte en duidelijk strandproces maken de kabel
uitstekende mechanische en milieueigenschappen.
3. Anti-elektromagnetisme vermogen.
4. Gebruik aramidegaren met hoge intensiteit als anti-trekelement, sterke, lichte en kleine kabeldiameter, geschikt
voor verschillende klimatologische situaties en installatiespan.
5. Speciale AT (Anti-Track) buitenmantelbescherming, sterke anti-elektrocorrosie-eigenschappen.
Toepassing:
1. Lange afstand telecom, LAN in hoogspanningsgebied of toegang tot telecomnetwerk;
2. Voor stroomtransmissiesysteem, veel onweersgebieden en hoge elektromagnetische interferentie.
Gegevensblad:
| Ref. van buitendiameter mm | Ref. gewicht kg/km |
Ref. Max. werktrek KN |
Max. toelaatbare werktrek KN |
Breeksterkte KN |
Sterkte-element CSA mm² | Elasticiteitsmodulus KN/mm² | Warmte-uitzettingscoëfficiënt×10-6/k | |
| PE | AT | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | -0.4 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | -0.5 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
Kenmerk:
1. Kan worden geïnstalleerd zonder de stroom uit te schakelen
2. Uitstekende AT-prestaties. De maximale inductieve waarde op het werkpunt van de AT-mantel kan 25KV bereiken
3. Lichtgewicht en kleine diameter verminderen de belasting veroorzaakt door ijs en wind en de belasting op torens en steunen.
4. Grote overspanningen en de grootste overspanning is meer dan 1000 m
5. Goede prestaties van treksterkte en temperatuur
6. De ontwerplevensduur is meer dan 30 jaar
Structuur

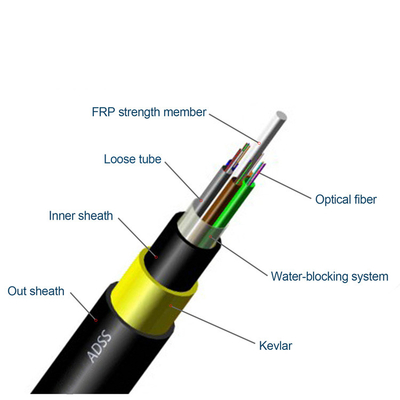

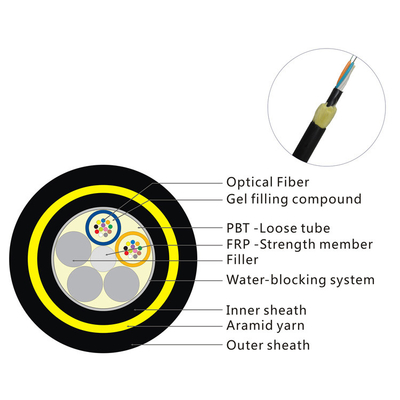

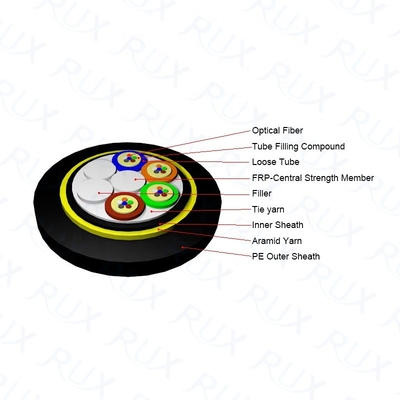

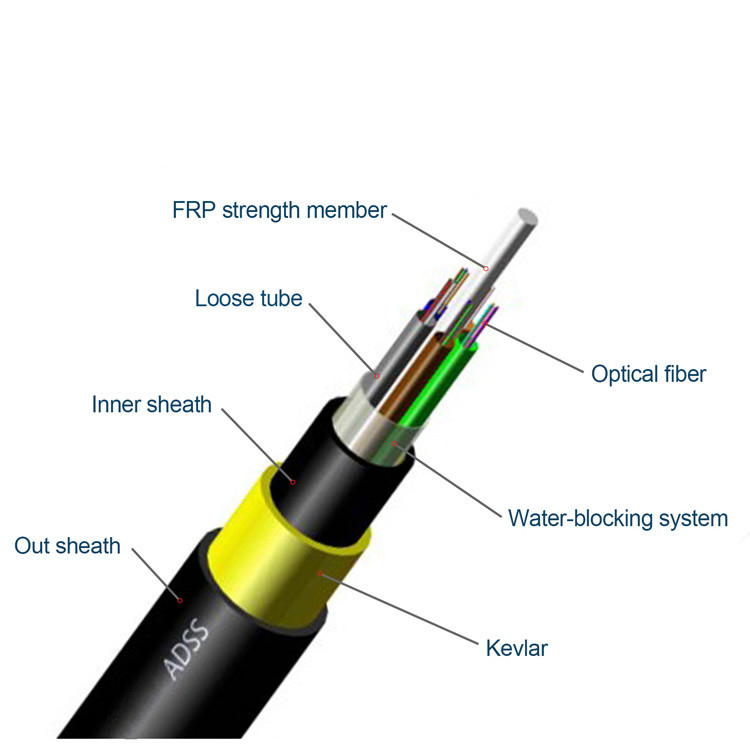

ADSS is losse buis gestrand. Vezels worden in een losse buis van kunststof met hoge modulus geplaatst. De buizen zijn gevuld met een waterbestendige vulmassa.
De buizen (en vulstoffen) zijn gestrand rond FRP (Vezelversterkte kunststof), als een niet-metalen centraal sterkte-element in een compacte en cirkelvormige kabelkern. Nadat de kabelkern is gevuld met vulmassa, wordt deze bedekt met een dunne polyethyleen (PE) binnenschede. Nadat twee lagen Aramidegarens in twee richtingen over de binnenschede als sterkte-element zijn aangebracht, wordt de kabel voltooid met PE of AT (anti-tracking) buitenmantel.
