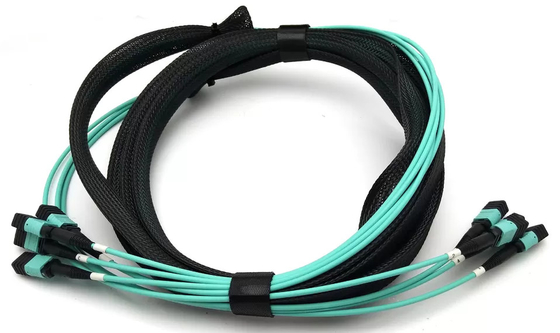

100G 72 het Koord Aqua Cable van het Vezelom3 MTP Flard

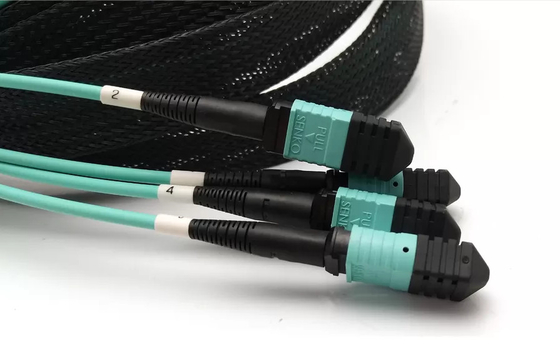

48Fiber 4 MPO aan 4 MPO het Flardkoord Aqua Cable van Mutilmode OM3 MTP van de Vrachtwagenkabel
MPO/MTP de assemblage van vezelkabels wordt geëindigd met MPO/MTP-schakelaar op beide eind.
MPO-de kabels zijn beste keus voor hoogte - de netwerken van de dichtheidsvezel.
Het wordt specifiek ontworpen voor snelle ethernet, vezelkanaal, datacentrum en gigabit ethernet toepassingen.
De uitrustingskabel wordt gebruikt voor het verbinden 10G SFP+ in een MPO-adapterpaneel en MPO-boomstam
Eigenschappen:
Hoge Prestaties in IL & RL
4,8,12 en 24 beëindiging en assemblage van de vezelschakelaar
Ontworpen voor verlies met beperkte verliezen en standaardsm en MM.toepassingen
Economische oplossing voor massa-beëindiging van vezel
Geschikt voor MPO/MTP-toepassing
Ruw gemaakt om kabel, ovale kabel en naakte beschikbare lintopties
Kleur gecodeerde beschikbare huisvesting om vezeltype, poetsmiddeltype en/of schakelaarrang te onderscheiden
Toepassingen:
MPO/MTP is de hoogte - de dichtheid van optische vezel pre-verbindt systeem dat over het algemeen gebruik op drie gebieden is.
· De datacentrumtoepassing met hoogte - dichtheidsmilieu
· De optische vezel aan het gebouw
· De interne connectortoepassing in vezelmateriaal zoals Splitser,
· 40G/100G SFP en SFP
Specificatie:
| Schakelaartype |
12-vezel of (niet-gespelde) 24Fiber MPO/MTP |
| Pools |
PC (MM.); APC (SM) |
| Huisvestingskleur |
(Beige) MM., MM. Elite (Aqua), (Groene) SM, SM-(Gele) Elite |
| Typisch toevoegingsverlies, (MTP/MPO) |
≤ 0,10 dB |
| Toevoegingsverlies, max. (MTP/MPO) |
≤ 0,3 dB |
| Terugkeerverlies (MTP/MPO SM) |
PC >55dB; APC> 60dB |
| Duurzaamheid (500 Matings) |
< 0=""> |
| |
|
| De Prestaties van de vezelkabel |
|
| |
|
| Vezeltype |
OS2, OM1, OM2, OM3, OM4 OM5 |
| Vezeltelling |
12,24,48,72,96,144 kernen |
| Vezelvermindering dB (OS2) |
≤0.38 maximum ≤0.34Type (1310nm) ≤0.25 Maximum ≤0.19Type (1550nm) |
| Vezelvermindering dB (OM1) |
≤3.5 maximum ≤2.7Type (850nm) ≤1.5Max ≤1.2Type (1300nm) |
| Vezelvermindering dB (OM2) |
≤3.5 maximum ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| Vezelvermindering dB (OM3) |
≤3.5 maximum ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| Vezelvermindering dB (OM4) |
≤3.5 maximum ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| Min.Bandwidth: Te vol gedaane Lancering [Mhz-Km] |
OM1 ≥200(850nm) ≥500(1300nm)OM2 ≥500(850nm) ≥500(1300nm)OM3 ≥1500(850nm) ≥500(1300nm)OM4≥3500 (850nm) ≥500(1300nm) |
| Min.Bandwidth: Laser Efficiënte Modale Bandbreedte [Mhz-Km] |
|
| OM3 ≥2000(850nm)OM4 ≥4700(850nm) |
| Buitendiameter |
12fiber: 3.0 of 5.5mm; 24fiber: 3.0 of 5.5mm |
| Buitenjasjekleur |
(Geel) OS2, OM2 (Sinaasappel), OM3 (Aqua), OM4 (Purple of Aqua) |
| Buitenjasjemateriaal |
LSZH, OFNP, OFNR |
| Treksterkte |
>500N |
| Werkende Temperatuur |
-40 ~ +85°C |
Bijbehorende Normen:
Ontmoet CEI Standard 61754-7& JIS C5982
Gestructureerde aanleg van kabelnetten per tia-568-c
Parallelle Optica
- Optisch Volgzaam Onderlinge verbindings van netwerkenforum (OIF)
- Volgzame Infiniband
Infiniband
- 10G Volgzaam vezelkanaal
- 40G en 100G-IEEE 802,3
- QSFP
Polariteitsselectie:
