ABS lichtgewicht 144 kern MPO LC 24F optische cassettes
19' 1U MPO/MTP-LC 24F Optische cassettes 48,72,96,144 Core MPO Fiber Optic Patch Panel
Beschrijving
Deze MPO-module met grote capaciteit is een MPO-uitgeruste ultra-high-density bedradingskist, 19 inch, 1U hoog tot 144 kernen, en kan worden gebruikt in high-density bedradingstoepassingen zoals computercentra,computerruimtesDe voor- en achteruitneembare bovenkop, de dubbele uittrekgids, de afneembare voorlijst, de lichtgewicht ABS-modulebox en andere technische toepassingen maken deze module 144 module heeft in totaal E-laagbakken, elk met onafhankelijke aluminium geleidingsrails, en de schuifafstand is 110 mm.Vier MPO-module-dozen zijn op elk dienblad geïnstalleerdElke modulebox heeft een aparte ABS-rail voor een gemakkelijke schuifinstallatie zonder beperkingen.
Kenmerken
1. Ultra-hoge dichtheid bedrading toepassingsscenario
2Standaard 19 inch breedte.
3. Ultra hoge dichtheid 1 ‰ 144 kern
4Dubbel spoor ontwerp voor gemakkelijke installatie en onderhoud
5. lichtgewicht ABS-materiaal MPO-modulebox
6. Sproeioppervlaktebehandeling
7. Aanpasbare kleur en zijde scherm LOGO
Toepassing
Gegevenscommunicatienetwerk
Optisch systeemtoegangsnetwerk
Glasvezelkanaal voor het netwerk van opslagruimten
Architecturen met een hoge dichtheid
Technische indicatoren
Uitvoeringsstandaard: YD/T 778 optische verdelingsframe
Werktemperatuur: -5 °C ~ +40 °C; opslagtemperatuur: -25 °C ~ +55 °C
Experiment met zout: 72 uur
Relatieve luchtvochtigheid: ≤95% (bij +40 °C)
Atmosferische druk: 76-106kpa
Standhoudingsspanningsniveau: ≤3000V (DC), 1 min zonder storing, geen isolatieweerstand tegen boog: ≥1000M9/500V (DC)
Invoegverlies: UPC≤0,2 dB; APC≤0,3 dB
Terugkeerverlies: UPC≥50dB; APC≥60dB
Duurzaamheid van het inbrengen: ≥ 1000 keer
Aansluiting: ISO-kwalificatie: niveau 1;
ASTM-categorie: 4B.
| model |
Productgrootte (mm) |
Maximaal aantal kernen |
Buitenste doos (mm) |
kleur |
Standaard accessoires |
| CYMPO144 |
482.6X454. 5X44 |
144 |
630X535X115 |
en toebehoren
5X |
5X150 kabelband 1 5 / 12X100 magische haak en lus met 12 / 6X100 wikkeling buis |
Specificatie:
|
|
|
|
|
Verbinding
|
Modus
|
Eindvlak
|
IL ((max) (dB)
|
RL(min) (dB)
|
IL ((max) (dB)
|
RL(min) (dB)
|
|
MPO/MTP
|
SM
|
12F/APC
|
≤ 0.70
|
≥ 60
|
≤ 0.35
|
≥ 60
|
|
24F/APC
|
≤ 0.75
|
≥ 60
|
≤ 0.35
|
≥ 60
|
|
48F/APC
|
≤ 0.75
|
≥ 60
|
|
|
|
MM
|
12F/PC
|
≤ 0.50
|
≥ 20
|
≤ 0.35
|
≥ 20
|
|
24F/pc
|
≤ 0.50
|
≥ 20
|
≤ 0.35
|
≥ 20
|
|
48F/pc
|
≤ 0.50
|
≥ 20
|
|
|
|
LC/SC/FC/ST
|
SM
|
|
≤ 0.30
|
≥ 60
|
≤ 0.10
|
≥ 60
|
|
UPC
|
≤ 0.20
|
≥ 50
|
≤ 0.10
|
≥ 50
|
|
MM
|
PC's
|
≤ 0.20
|
≥ 30
|
≤ 0.10
|
≥ 30
|
|

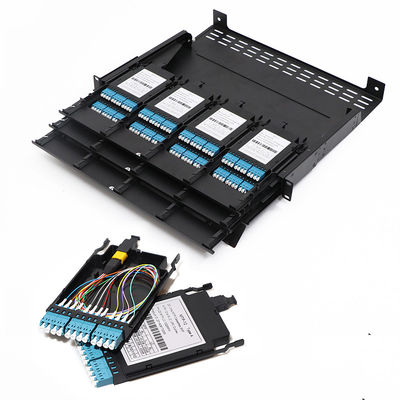

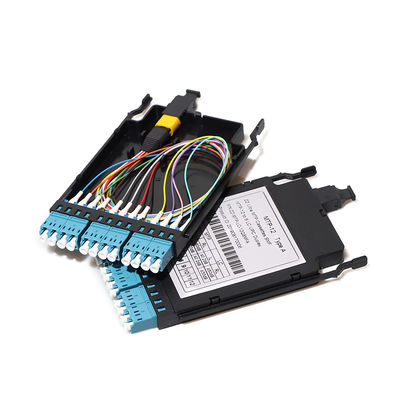

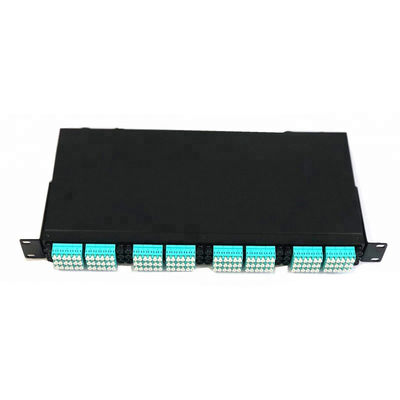

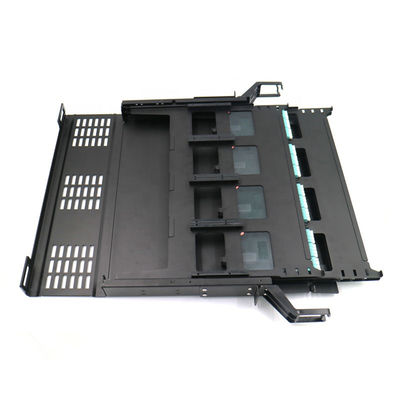

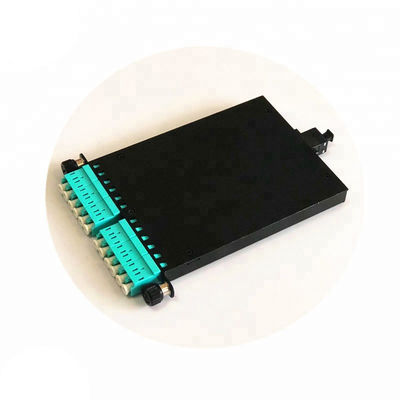

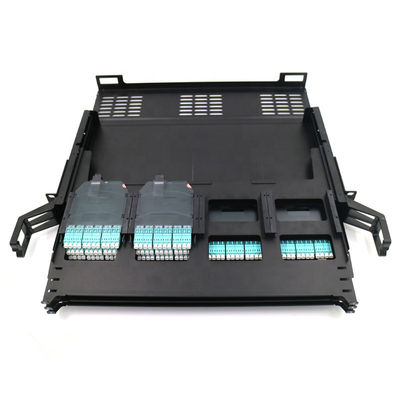

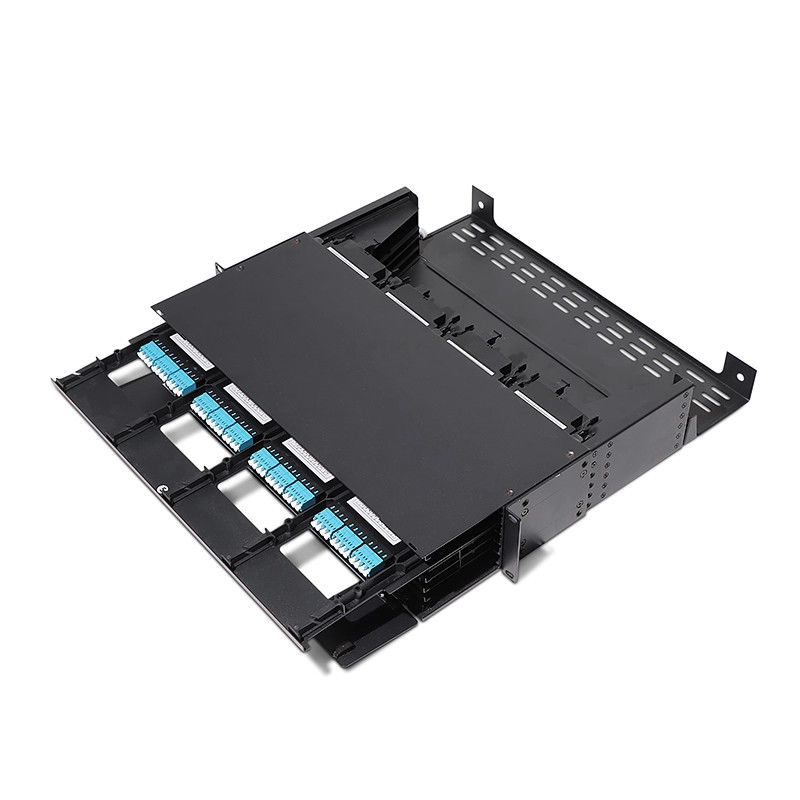

Productshow:
