SC/UPC naar SC/UPC Bundel Tak 1310nm Glasvezel Jumper
| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/UPC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| Cores quantity: | 12 | ||
| High Light: | SC/UPC naar SC/UPC optische jumper,1310nm glasvezel jumper,Bundel Tak optische jumper |
||
SC/UPC naar SC/UPC Bundle Branch 1310nm Fiber Optic Jumper
1. kenmerk
1. Hoog rendementverlies
2. laag invoegverlies
3- Patch cord geslaagd RoHS, ISO9001
4. LZSH- of PVC-jas
5. CCTC A-type glasvezel spantje
Algemene pleisterbanden
2.Toepassing
1) Communicatieruimtes
2) en de CommissieFTTH(Vijzer naar het Huis)
3).LAN(Local Area Network)
4), enFOS(vezeloptische sensor)
5),Glasvezelcommunicatiesysteem
6) Apparatuur voor verbinding en transmissie met glasvezel
7) Defensie-gevechtsbereidheid
3. Specificatie
| Type | Standaard, meester. |
| Stijl | LC,SC,ST,FC.MU,DIN,D4,MPO,SC/APC,FC/APC,LC/APC.MU/APC |
| Zuivel |
Eenmodus/Multimodus 50/125, 62.5/125 (Multimode) OM2&OM1 50/125, 10G (Multimode) OM3 |
| Kabel |
Simplex, Duplex Voor de toepassing van deze richtlijn wordt de in punt 3.4.1 bedoelde verpakking als volgt omschreven: PVC of LSZH |
| Polijstmanier | UPC,SPC,APC (8°& 6°) |
| Invoegingsverlies |
≤ 0,1 dB (voor single-mode master) ≤ 0,25 dB (Voor eenmalige standaard) ≤ 0,25 dB (voor multimode) Getest door JDS RM 3750 |
|
Terugkeerverlies (Singlemode) |
UPC ≥ 50 dB SPC ≥ 55 dB APC ≥ 60 dB (typisch 65 dB) Getest door JDS RM3750 |
| Herhaalbaarheid | ± 0,1 dB |
| Werktemperatuur | -400C tot 850C |
|
Geometrievereiste (Singlemode) |
Radius van het eindoppervlak van de ferrule Voor voertuigen met een vermogen van meer dan 50 kW 10 mm ≤ R ≤ 25 mm (voor standaard) Verplaatsing van de piek ≤ 30 μm (voor master) Verplaatsing van de piek ≤ 50 μm (voor standaard) Ondersnijding -50 nm ≤ U ≤ 50 nm Getest door DORC ZX-1 |
4.Specficaties&Performances
| Vlakken | Singlemode ((APC Pools) | Multimode ((PC/Flat Polish) | ||
| Parameter | Standaard | Lage verliezen | Standaard | Lage verliezen |
| Maximaal invoegverlies | < 0.70 | < 0,35 dB | < 0,70 dB | < 0,35 dB |
| Verlies door terugkeer | > 60 dB | Geen | ||
| Duurzaamheid | 500 Parings | |||
| Werktemperatuur | -40 tot 80°C. | |||
| Testgolflengte | 1310 nm | 850 nm | ||
5. Lijst van producten
| Laarzen | Verbinding | Vlakken | Nummer van de kabel | Ferrule | Verbinding |
|
0.9 mm 2.0 mm 3.0 mm |
LC FC SC ST MU D4 MTRJ MPO DIN
|
9/125um SM 50/125um MM 62.5/125um MM OM3 OM4 |
Simplex Duplex met een breedte van niet meer dan 15 mm Borden |
PC's APC UPC |
1M 2M 3M4M 5M ......... Op maat |
(1)Garantie van de bronAlle producten zijn ROHS-gecertificeerd en voldoen aan de exportkwaliteitsvraag.
(2)Kwaliteitstest.1,De grondstoffen worden pas na een IQC-inspectie in de productielijn gezet.,
2. IPQCinspecteert de productielijn om ervoor te zorgen dat de productie voldoet aan de kwaliteitseisen.
3OQC test de prestaties van het product en inspecteert de verpakking om ervoor te zorgen dat elk product voldoet aan de kwaliteitseisen van de klant
(3)Optische test. Onze producten voldoen aan IEC en ITU normen
(4) Ten minste 30% spottest door de afdeling kwaliteitsborging na afwerking van de producten.

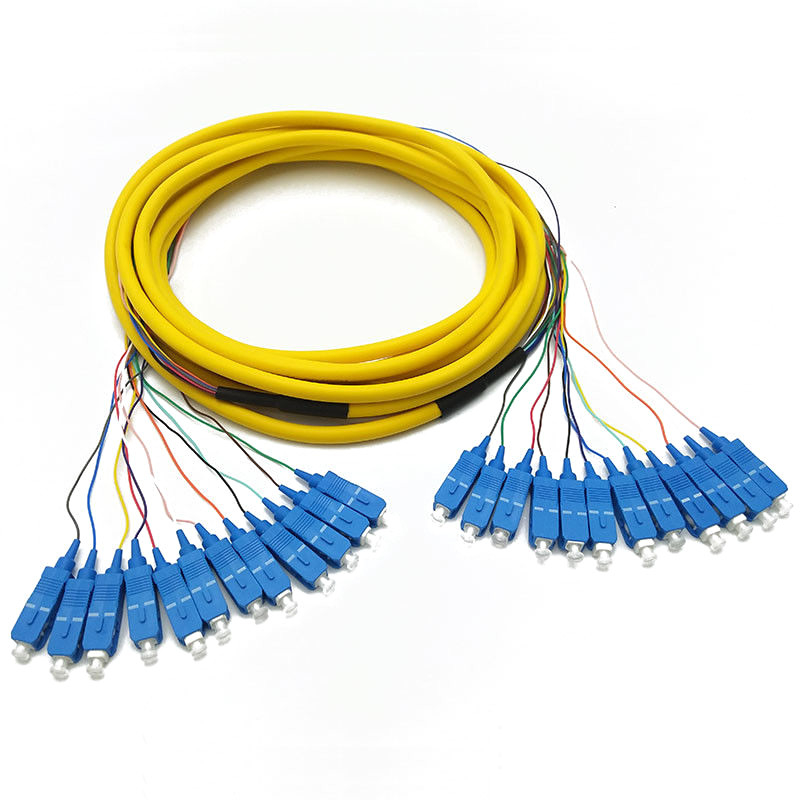

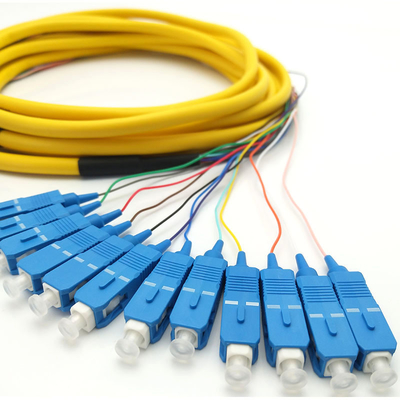

Afbeelding van product:
-
