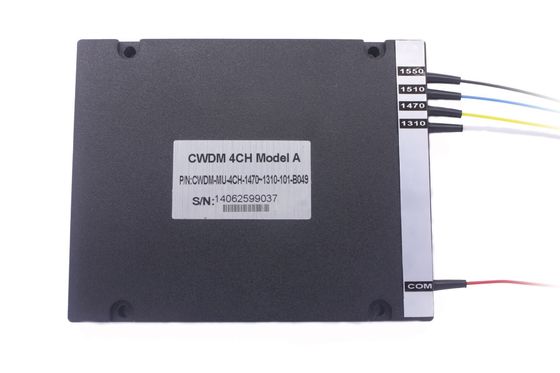

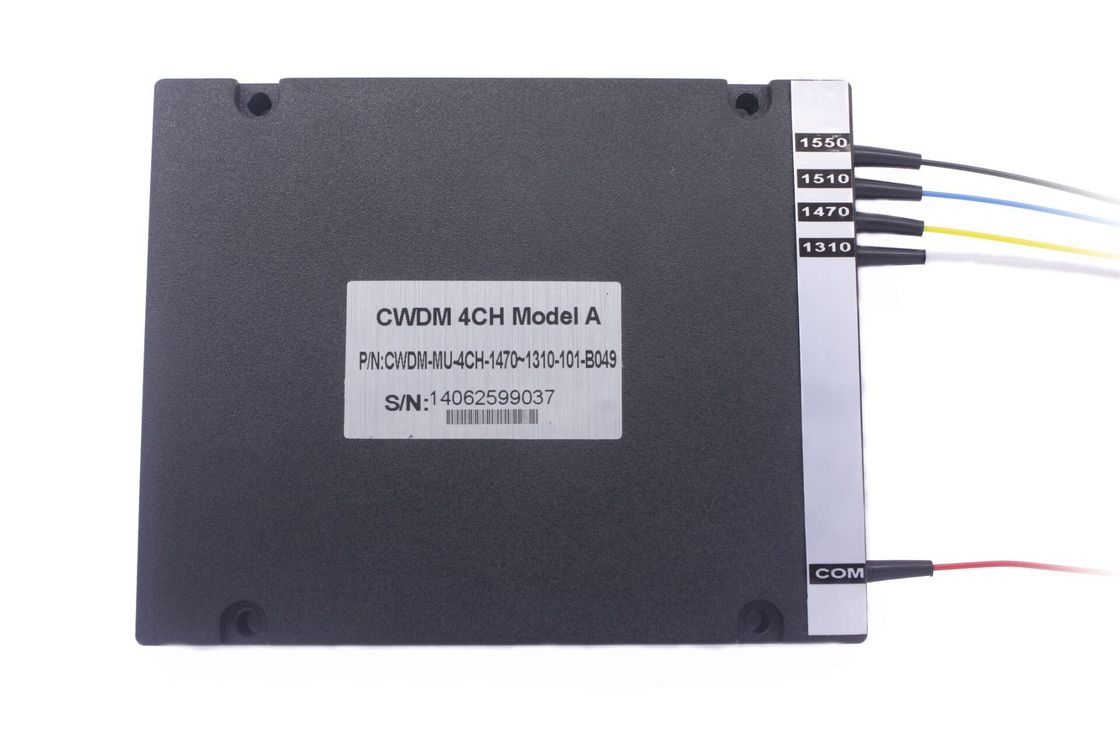

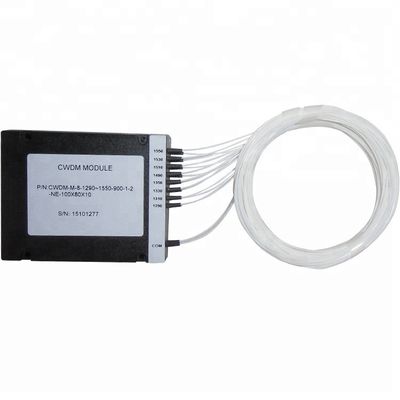

Laag Invoegverlies 16 Kanaals FC SC LC CWDM DWDM Module
| Model No.: | CWDM DWDM | Product Name: | Optical CWDM Mux/Demux Module |
| Wavelength: | 1270~1610nm | Connector: | FC SC LC |
| Case: | ABS LGX Box | Application: | FTTx Solutions |
| Channel Number: | (2~18channel optional) | Pigtail Length: | 1Meter |
| High Light: | CWDM DWDM Module,SC LC CWDM DWDM,FC CWDM DWDM |
||
Laag Invoegverlies 16-kanaals FC SC LC CWDM DWDM Module
4,8,16,18-kanaals CWDM Module glasvezel explay communicator WDM
Beschrijving
Coarse Wavelength Division Multiplexer (CWDM) maakt gebruik van dunne coatingtechnologie en een eigen ontwerp van niet-flux metal bonding micro-optische verpakking. Het biedt een laag invoegverlies, hoge kanaalisolatie, brede doorlaatband, lage temperatuurgevoeligheid en een epoxyvrij optisch pad. Onze CWDM Mux Demux-producten bieden tot 18-kanaals multiplexing op een enkele vezel.
Vanwege het lage invoegverlies dat nodig is in WDM-netwerken, kunnen we ook “Skip Component” toevoegen in een CWDM Mux/Demux-module om de IL als optie te verminderen. Standaard CWDM Mux/Demux-pakkettypen zijn onder meer: ABS-boxpakket, LGX-pakket en 19” 1U rackmount.
Toepassingen
CWDM-systeem
PON-netwerken
CATV-verbindingen
Kenmerken & Voordelen:
Hoge isolatie
Compact ontwerp
Laag invoegverlies, lage PDL
Hoge betrouwbaarheid en stabiliteit
Goede kanaal-naar-kanaal uniformiteit
Specificatie:
| Parameter | Waarde | |||||
| Aantal kanalen | 2 | 4 | 8 | 16 | 18 | |
| Centrale golflengte (nm) | ITU-T Grid | |||||
| Bandbreedte (@0,5dB doorlaatband) (nm) | ITU-T ±6,5 | |||||
| Kanaal doorlaatband (nm) | 20 | |||||
| I.L (dB) | Typ. | 1.2 | 1.6 | 2.2 | 3.2 | 3.8 |
| MAX. | 1.4 | 1.8 | 2.8 | 5.0 | 5.6 | |
| Rimpel (dB) | ≤0.3 | |||||
| PDL (dB) | ≤0.10 | ≤0.15 | ≤0.20 | ≤0.25 | ≤0.30 | |
| Isolatie (dB) | Aangrenzend kanaal | ≥30 | ||||
| Niet-aangrenzend kanaal | ≥45 | |||||
| Richtingsgevoeligheid (dB) | ≥50 | |||||
| R.L (dB) | ≥45 | |||||
| Bedrijfstemperatuur (℃) | -5~+75 | |||||
| Opslagtemperatuur (℃) | -40~85 | |||||
| Opmerking: 1. Alle bovenstaande gegevens zijn exclusief connectoren 2. Neem voor meer informatie contact op met onze verkoopafdeling |
||||||
-
