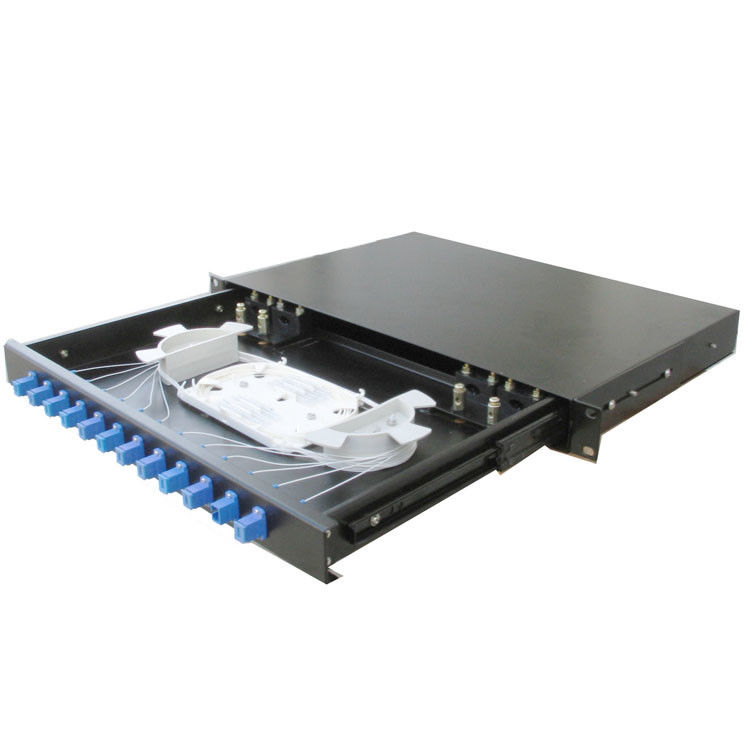

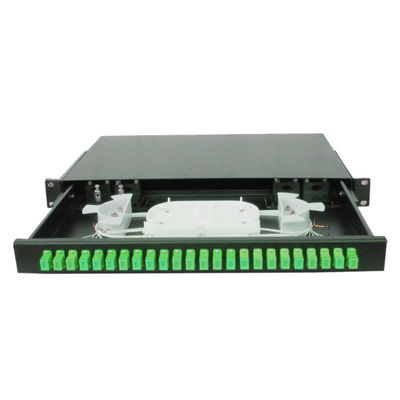

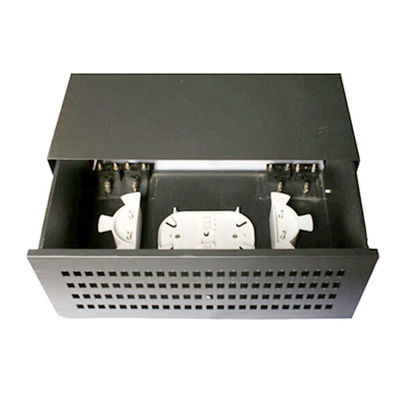

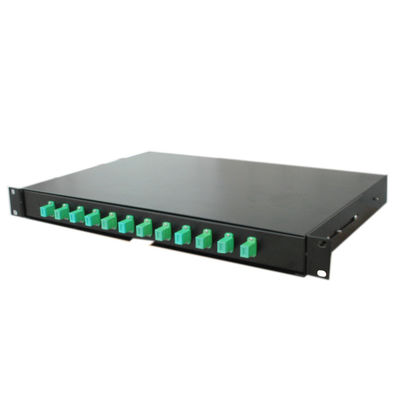

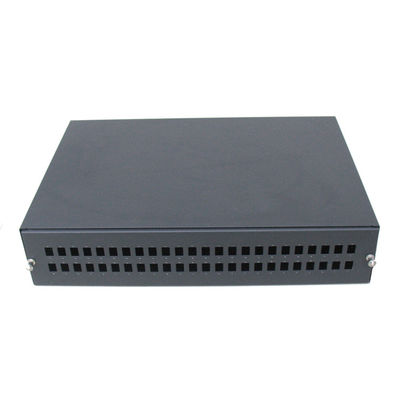

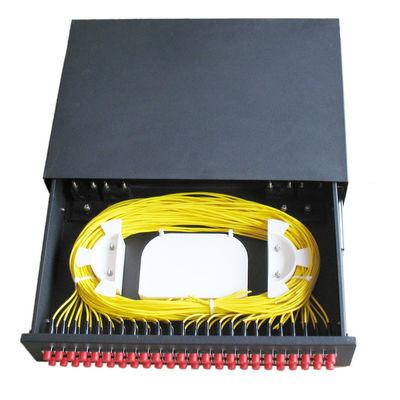

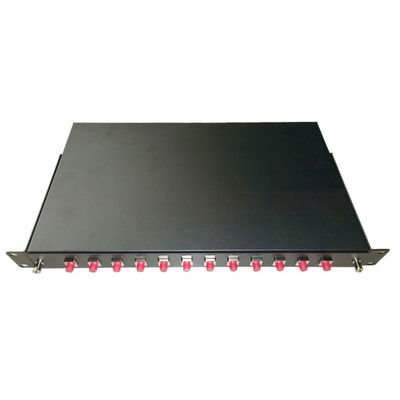

12-192core Schuiflade type 19'' standaard structuur Rack-mount Patch Paneel Met FC SC LC ST adapter
Toepassing:
Het product kan worden gebruikt op de terminal van de optische kabels, verschillende typen en structuren, de
diameter waarvan binnen 18mm() tray valt.
Structurele kenmerken:
- Alle eigenschappen voldoen aan de Nationale YD/T925—1997 Standaard.
- De behuizing maakt gebruik van koudgewalst stalen plaat Sterke kleefkracht, artistiek en duurzaam.
- Onderscheidend ontwerp van 1-2 kabelingangen en vezeluitgangen van 1-24 kernen garandeert flexibiliteit.
- Kabelingangen zijn afgedicht met oliebestendig NBR om de flexibiliteit te vergroten. Gebruikers kunnen ervoor kiezen om de
- ingang en uitgang te doorboren.
- Overlappende vezelsmeltlade en aparte isolatie aarde-eenheid maken de positionering van de kernen,
- uitbreiding van de capaciteit en kabel-aarding flexibel, handig en veilig.
Belangrijkste technische specificaties:
Externe afmetingen: (lengte×breedte×hoogte) 430x250x1U
Gewicht: 3,5 kg
optische vezel wikkelradius: ≥40mm
extra verlies van vezeltray: geen
vezellengte over in tray:≥1,6m
vezelcapaciteit: 48 kernen
werktemperatuur: - 400C ~ + 600C
zijdelingse drukweerstand: 500N
schokbestendigheid: 750N
IV, Operaties
Pel de kabel, verwijder de buiten- en binnenmantel, evenals de losse contractbuis, en was het
vulvet af, waarbij 1,1～1,6m vezel en 20～40mm stalen kern overblijven.
Bevestig de kabelperskaart en de kabel, evenals de kabelversterkende stalen kern.
Leid de vezel in de smelt- en verbindingslade, bevestig de warmtekrimpkous en de gesmolten buis aan een van de
verbindingsvezels. Na het smelten en verbinden van de vezel, verplaats de warmtekrimpkous en de gesmolten buis en
bevestig de roestvrijstalen (of kwarts) versterkingskernstaaf, zorg ervoor dat het verbindingspunt zich in het midden van de
behuizingspijp bevindt. Verwarm de pijp om de twee tot één te maken. Plaats de beschermde verbinding in de vezel-leg
tray. (één tray kan 12 kernen leggen)
Leg de overgebleven vezel gelijkmatig in de smelt- en verbindingslade en bevestig de wikkelvezel met nylon bandjes. Gebruik
de trays van onder naar boven. Nadat alle vezels zijn aangesloten, bedek de bovenste laag en bevestig deze.
Plaats deze en gebruik de aarddraad in overeenstemming met het projectplan.

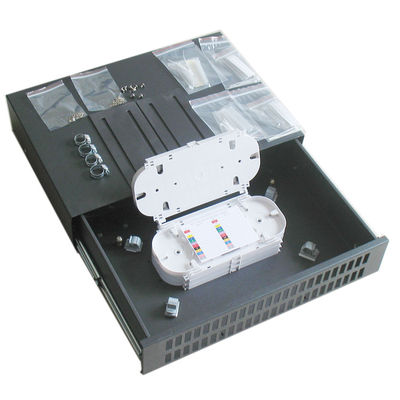

Paklijst
terminalbehuizing hoofdgedeelte: 1 stuk polijstschuurdoek: 1 stuks
smelt- en verbindingsmarkering: 1 stuks
warmtekrimpkous: 2～24 stuks
bindband: 4～24 stuks
Specificatie:
| Type |
GPZ/JJ-CLA |
| Afmetingen (mm) |
430*250*1U/2U/3U/4U |
| Geschikte adapter |
FC/LC/SC/ST,APC/UPC/PC |
| Vezelcapaciteit (kernen) |
12,24,48,,96 (paneelplaat kan worden gewijzigd) |
| Materiaal |
Koudgewalste stalen plaat |
Bestelinformatie:
| Type |
Afmetingen (mm) |
Max. capaciteit (kernen) |
Opmerking |
| GPZ/JJ-CLASC12 |
430*250*1U |
12 |
Koudgewalste stalen plaat, met elektrostatische spuitlaag, geschikt voor FC, SC, ST, LC adapters. |
| GPZ/JJ-CLAFC24 |
24 |
| GPZ/JJ-CLA2SC24 |
48 |
| GPZ/JJ-CLAFC48 |
430*250*2U |
48 |
Verpakkingsinformatie:
| Type |
Binnendoos afmetingen
(mm)
|
Gewicht
(kg)
|
Verpakkingsafmetingen
(mm)
|
Gewicht
(kg)
|
Aantal/doos |
| GPZ/JJ-CLASC12 |
465*330*75 |
5,5 kg |
485*420*350 |
29,0 kg |
5 |
| GPZ/JJ-CLAFC24 |
| GPZ/JJ-CLA2SC24 |
| GPZ/JJ-CLAFC24 |
475*335*130 |
6,2 kg |
500*355*550 |
26,3 kg |
4 |
