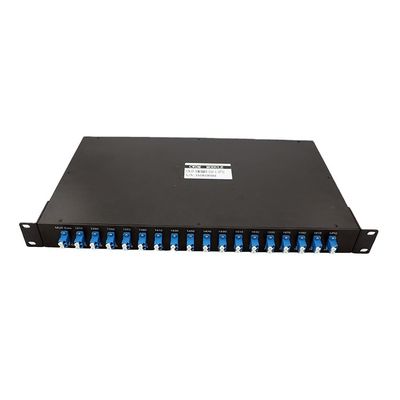

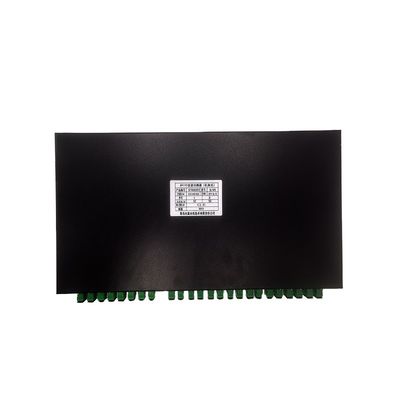

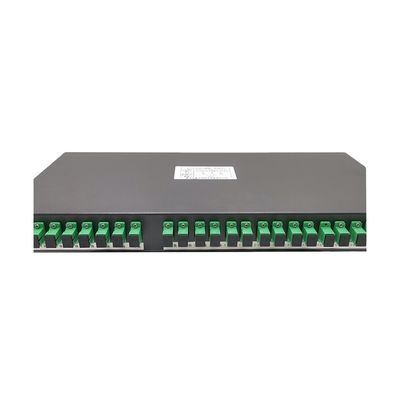

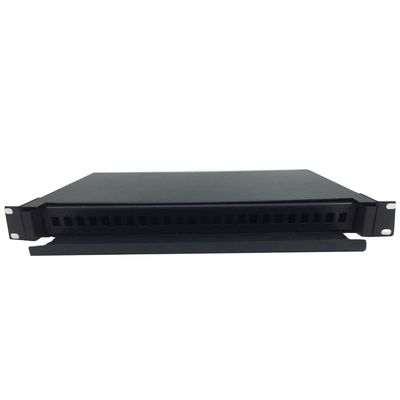

1U Glasvezel Odf 1X2 Splitter Rack Mount Patch Panelen
| Structure Type: | Standard 19'' | Apply port: | SC LC FC / UPC/APC CONNECTORS |
| Option channel:: | 4, 8 , 16, 18 channels | Hight: | 1U |
| Material: | Metal Aluminum | Outer carto weight: | 5pcs / Carton (1U) |
| High Light: | 1X2 Splitter Rack Mount Patch Panelen,1X2 Splitter Patch Panelen,1U Odf Patch Panelen |
||
1U glasvezel Odf 1X2 Splitter Rack Mount Patch Panels

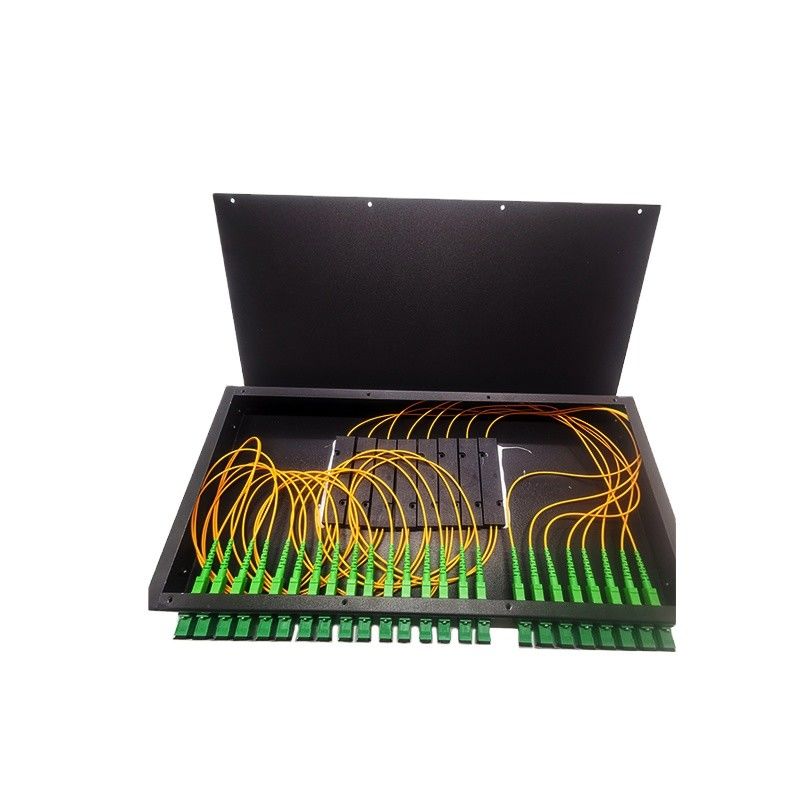

Rack montage 1U glasvezel ODF 24 poorten 24 kern glasvezel patch panel Installeer 8pcs 1X2 Splitter
1Inleiding tot het product
De DWDM-multiplexer is gebaseerd op de membraanfiltertechniek en het gepatenteerde micro-optische verpakkingsontwerp voor niet-fluxmetalenbinding.binnen de ITU-golflengten om uplink en downlink te bereikenHet biedt ITU kanaal midden golflengte, laag invoegverlies, hoge kanaal isolatie, laag stroomverbruik, breed doorlaatband kenmerken, geen lijm lus,uitstekende thermische stabiliteit en betrouwbaarheid enzovoortIn een telecommunicatiesysteem kan het worden gebruikt voor optische signalen van uplink of downlink.
2. Technische specificaties
| Parameter | 4e kanaal | 8e kanaal | 16 Kanaal | ||||||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||||||
| Kanalgolflengte ((nm) | 1270 tot en met 1610 | ||||||||||
| Centrale golflengte nauwkeurigheid ((nm) | ±0.5 | ||||||||||
| Kanalspanning (nm) | 20 | ||||||||||
| De bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte | >14 | ||||||||||
| Invoegingsverlies ((dB) | ≤ 1.4 | ≤ 2.6 | ≤ 50 | ||||||||
| Uniformiteit van het kanaal (dB) | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 | ||||||||
| Channel Ripple (dB) | 0.3 | ||||||||||
| Isolatie (dB) | Naast elkaar | N/A | > 30 | N/A | > 30 | N/A | > 30 | ||||
| Niet aangrenzend | N/A | > 40 | N/A | > 40 | N/A | > 40 | |||||
| Temperatuurgevoeligheid bij invoegverlies (dB/°C) | < 0.005 | ||||||||||
| Temperatuurverschuiving in golflengte (nm/°C) | < 0.002 | ||||||||||
| Polarisatieafhankelijke verliezen (dB) | < 0.1 | ||||||||||
| Polarisatiemodus Dispersie (PS) | < 0.1 | ||||||||||
| Directiviteit (dB) | > 50 | ||||||||||
| Terugkeerverlies ((dB) | > 45 | ||||||||||
| Maximaal verwerkingsvermogen ((mW) | 500 | ||||||||||
| Werktemperatuur ((°C) | -5~+75 | ||||||||||
| Bergingstemperatuur (°C) | -40 tot 85 | ||||||||||
| Afmeting van de verpakking ((mm) | 1. L100 x W80 x H10 (2 CH~8CH-module) | ||||||||||
| 2. L120xW800xH18 (9 CH~18 CH-module) | |||||||||||
Opmerking: bovenstaande is zonder aansluitingen, indien met aansluitingen, voeg dan nog 0,2 dB toe.
3. Toepassing
4. Kenmerken
- Laag invoegverlies
- Hoogkanaalisolatie
- Optisch pad epoxyvrij
- Uitstekende thermische stabiliteit en betrouwbaarheid
- telcordia GR-1221 Naleving en RoHS-norm voor milieubescherming
5.Bestelgegevens
| Configuratie | Kanaal nr. | Kanaal | Tipe varkensstaart | Lange vezels | Afmetingen ((mm) | Verbinding |
| M=Mux D=Demux |
04=4 kanaal 08=8 Kanaal 16=16 kanaal
N=N kanaal ..... |
27=1270 nm 47=1470 nm 49=1490 nm ..... 61=1610 nm SS = speciaal... |
0=250um 1=900um 2 = 2,0 mm |
1=1m 2 = 1,5 m 3=andere |
1=L100 x W80 xH10 2=L120xW80xH18 3=19 1U Rack |
0=Geen 5=anders |
-
