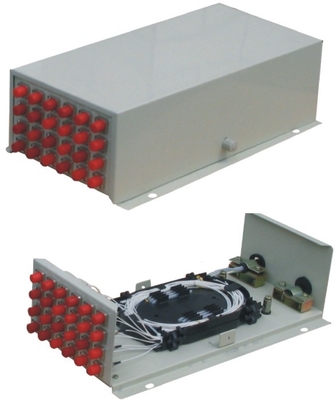

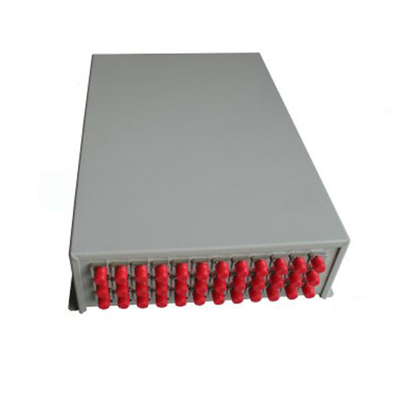

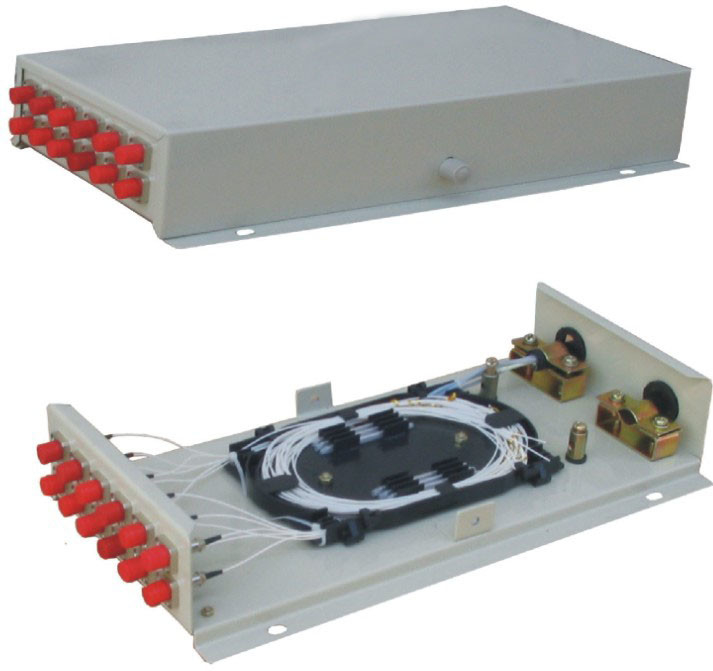

48 Core Wandmontage FC ST ROSH Glasvezelverdeelkast

48 op de muur gemonteerde FC ST ROSH optische verbindingsbak

Wandmontage-patch panel glasvezel terminal box GPZ-48A,12 kern, 24 kern, 48 kern.

Toepassing:

Het product kan worden gebruikt op het eindpunt van de optische kabels, verschillende soorten en structuren, waarvan de diameter binnen 18 mm is.

Structurele kenmerken:

1. Alle eigendomsindices zijn in overeenstemming met de nationale YD/T814-1996 norm.

2De carrosserie maakt gebruik van koudgewalst staalplaat en het oppervlak maakt gebruik van de techniek van dim blazen plastic.

3Het onderscheidende ontwerp van 1 ′′2 kabelingang en 1 ′′48 kabeluitgang zorgt voor flexibiliteit.

4. Kabel ingang en glasvezel uitgang zijn verzegeld met olie resistente NBR om de flexibiliteit te verhogen. Gebruikers kunnen kiezen om de ingang en de uitgang te prikken.

5De overlappende vezel-smelting tray en de afzonderlijke isolatie aarding eenheid maken de regeling van de kernen, het uitbreiden van de capaciteit en kabel-aarding flexibel, handig en veilig.

Belangrijkste technische specificaties

1. Buitengrootte: (lengte × breedte × hoogte) 330 × 183 × 70/100

2Gewicht:10,7/2 kg

3. radius van het optisch glas: ≥ 40 mm

4. extra verlies van vezelbak: geen

5. in de bak overgebleven vezellengte: ≥1,6 m

6. vezelcapaciteit: 48 kernen

7. werktemperatuur: - 400 °C ~ + 600 °C

8. zijdelingse drukweerstand: 500N

9. schokbestendigheid: 750 N

Operaties

1De kabel schillen, de buiten- en binnenkant van de behuizing afhalen, evenals de losse contractbuis, en het vulvet afwassen, waardoor 1,1-1,6 m vezel en 20-40 mm stalen kern overblijft.

2- Fix de kabel-drukkaart en de kabel, evenals de kabel versterken stalen kern.

3. Leid de vezels in de smelt en verbinding tray, bevestig warmte contract buis en gesmolten buis aan een van de verbindingsvezels.Verplaats de warmte contract buis en gesmolten buis en bevestig de roestvrij (of kwarts) versterkt kern stok Verwarm de pijp om de twee in één te maken. Leg het beschermde verbinding in de vezel legende dienblad.

4Leg de linker vezel in de smelt- en verbindingsbak gelijkmatig, en bevestig de wikkelfaser met nylonbanden.Bedek de bovenste laag en bevestig het.

5Plaats het en gebruik de aarddraad in overeenstemming met het projectplan.

6Het kan aan de muur of horizontaal worden gemonteerd.
