| Model:: | wall mount odf | Application:: | FTTX, FTTH odf |
|---|---|---|---|
| Dimension:: | 1U,2U,3U,4U | Supply adaptors: | SC/LC/ST/FC |
| color:: | white , black ,grey | Capacity of Cores: | 72 96 144 cores |
| Markeren: | ODF-optische distributieframe voor buiten,144 poort Buiten ODF,FTTX-optische distributieframe |
||

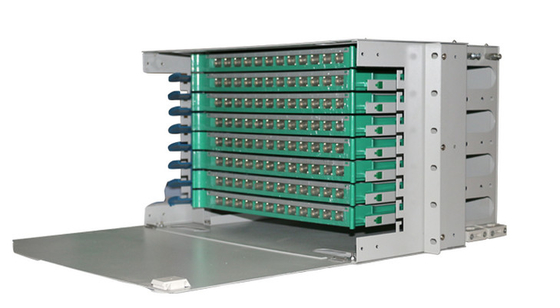

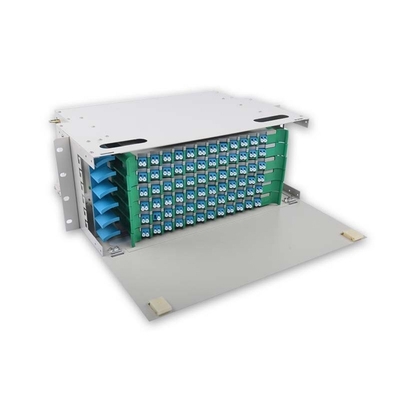

FTTX 144 Poorts Outdoor ODF Optische Distributie Frame
Grote capaciteit 72 96 144 poorts Outdoor Glasvezel ODF/hoofddistributieframe Patchpaneel
Introductie
De glasvezel terminal box kan worden toegepast in de vertakkingsverbinding van vezelterminatie, functionerend als distributiebox, 19’’ standaard structuur, rackmontage, beschikbaar voor de installatie van FC, SC, ST, LC adapters.
Structurele kenmerken
l Alle eigenschapsindexen zijn in overeenstemming met de Nationale YD/T925—1997 Standaard.
l De behuizing maakt gebruik van koudgewalste stalen plaat. Sterke hechtkracht, artistiek en duurzaam.
l Onderscheidend ontwerp van 1-2 kabelingangen en vezeluitgangen van 1-24 kernen garandeert flexibiliteit.
l Kabelingangen zijn afgedicht met oliebestendig NBR om de flexibiliteit te vergroten. Gebruikers kunnen ervoor kiezen om de in- en uitgang te doorboren.
l Overlappende vezelsmeltbak en aparte isolatie-aarde-eenheid maken de indeling van de kernen, het uitbreiden van de capaciteit en de kabelaarding flexibel, handig en veilig.
Technische specificaties
Externe afmetingen: (lengte×breedte×hoogte) 430x300x1U/2U
Optische vezel wikkelradius: ≥40mm
Extra verlies van vezelbak: geen
Vezellengte overgebleven in bak: ≥1.6m
Vezelcapaciteit: 48 kernen
Werktemperatuur: - 400C ~ + 600C
Laterale drukweerstand: 500N
Schokbestendigheid: 750N

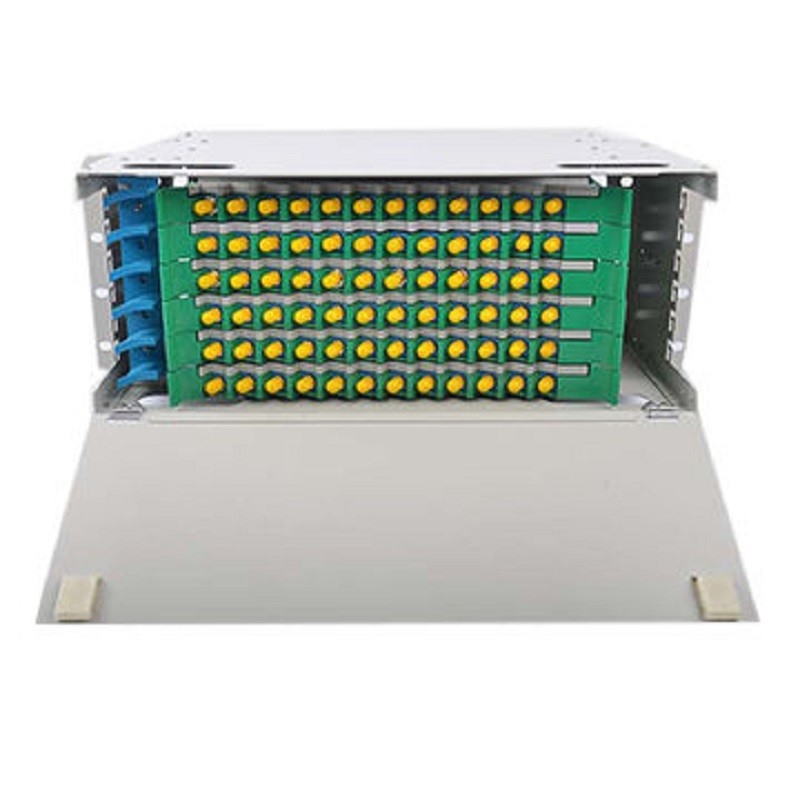

Rack-mount Glasvezel Distributie Frame
| Model | Aantal kernen | Hoogte | Afmetingen (cm) | Gewicht (kg) |
| ODF-R144 | 144 | 7U | 49x30.5x31.15 | 17.1 |
| ODF-R96 | 96 | 5U | 49x30.5x22.25 | 11 |
| ODF-R72 | 72 | 4U | 49x30.5x17.8 | 9 |
| ODF-R48 | 48 | 3U | 49x30.5x13.35 | 7 |
| ODF-R36 | 36 | 2U | 49x30.5x8.9 | 5.7 |
| ODF-R24 | 24 | 2U | 49x30.5x8.9 | 4.6 |
