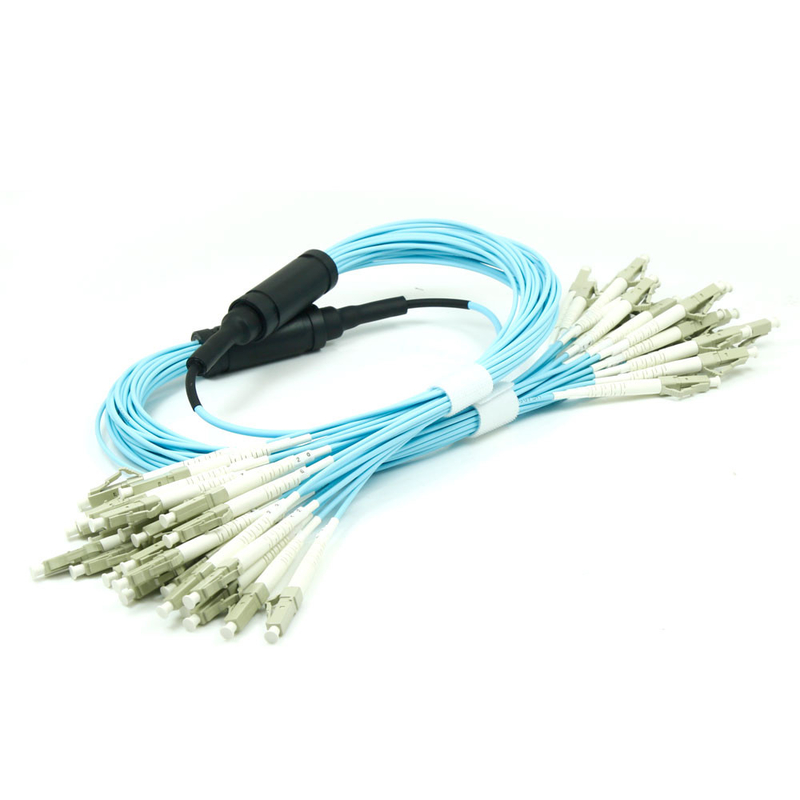

OM3 Multimode Branch Multicore 0.5M LC optische vezel jumper
| Product name: | Branch Fiber patch cord | Cable color: | blue |
| length: | 0.5m,1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | LC | Model: | Multimode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| High Light: | 0.5M LC glasvezel jumper,OM3 LC-optische glasvezel jumper,OM3 Multimode glasvezel jumper |
||
OM3 Multimode Branch Multicore 0.5M LC Glasvezel Jumper
1. Kenmerk
1. Hoge retourverlies
2. Laag invoegverlies
3. Patchkabel geslaagd voor RoHS, ISO9001
4. LZSH of PVC-mantel
5. CCTC A Type optische vezel Ferrule
Algemene patchkabels
2. Toepassing
1). Communicatieruimtes
2). FTTH (Fiber to The Home)
3). LAN (Local Area Network)
4). FOS (glasvezelsensor)
5). Glasvezel Communicatiesysteem
6). Apparatuur voor het aansluiten en verzenden van optische vezels
7). Defensie gevechtsbereidheid
3. Specificatie
| Type | Standaard, Master |
| Stijl | LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC |
| Vezel |
Singlemode/Multimode 50/125, 62.5/125 (Multimode) OM2&OM1 50/125, 10G (Multimode) OM3 |
| Kabel |
Simplex, Duplex Φ3.0mm, Φ2.0mm, Φ0.9mm PVC of LSZH |
| Polijstmethode | UPC, SPC, APC (8°& 6°) |
| Invoegverlies |
≤ 0.1dB (Voor Singlemode Master) ≤ 0.25dB (Voor Singlemode Standaard) ≤ 0.25dB (Voor Multimode) Getest door JDS RM 3750 |
|
Retourverlies (Singlemode) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) Getest door JDS RM3750 |
| Herhaalbaarheid | ±0.1dB |
| Bedrijfstemperatuur | -400C tot 850C |
|
Geometrievereiste ( Singlemode) |
Ferrule Endface Radius 7mm ≤ R ≤ 12mm (Voor APC) 10mm ≤ R ≤ 25mm (Voor Standaard) Apex Offset ≤ 30 μm (Voor Master) Apex Offset ≤ 50 μm (Voor Standaard) Undercut -50nm ≤ U ≤ 50nm Getest door DORC ZX-1 |
4. Specificaties&Prestaties
| Vezeltype | Singlemode (APC Polish) | Multimode (PC/Flat Polish) | ||
| Parameter | Standaard | Laag verlies | Standaard | Laag verlies |
| Invoegverlies Maximum | <0.70 | <0.35db | <0.70dB | <0.35dB |
| Retourverlies | >60dB | Geen | ||
| Duurzaamheid | 500 Matings | |||
| Bedrijfstemperatuur | -40C tot 80C | |||
| Testgolflengte | 1310nm | 850nm | ||
5. Productlijst
| Boot | Connector | Vezeltype | Kabelnummer | Ferrule | Connector |
|
0.9mm 2.0mm 3.0mm |
LC FC SC ST MU D4 MTRJ MPO DIN
|
9/125um SM 50/125um MM 62.5/125um MM OM3 OM4 |
Simplex Duplex Multi-vezel Lint |
PC APC UPC |
1M 2M 3M4M 5M ......... Aangepast |
(1) Bron Garantie. Langdurige leveranciers houden de grondstofkwaliteit stabiel. Alle producten zijn ROHS gecertificeerd en voldoen aan de exportkwaliteitseisen.
(2) Kwaliteitstest. 1；Grondstoffen worden pas in de productielijn geplaatst nadat ze de IQC-inspectie hebben doorstaan,
2；IPQC inspecteert de productielijn om ervoor te zorgen dat de productie aan de kwaliteitseisen voldoet.
3；OQC test de productprestaties en inspecteert de verpakking om ervoor te zorgen dat elk product aan de kwaliteitseisen van de klant voldoet
(3) Optische test. Onze producten voldoen aan de IEC- en ITU-normen
(4) Minstens 30% steekproefsgewijze test door de afdeling Kwaliteitsborging nadat de producten zijn voltooid.
Productafbeelding:
-
