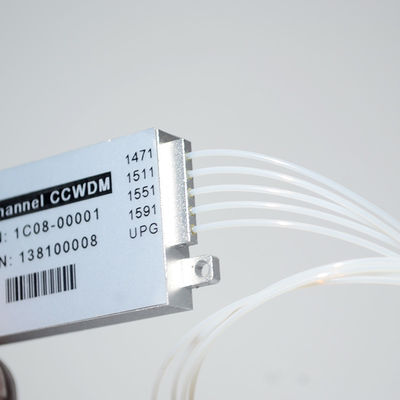

45 Db 4 CH Compact Mini CWDM For Optical Receiver
| Model No.: | 4/8-CH Compact CWDM Mux/Demux module Mini CWDM | Wavelength: | 1270nm, 1471nm, 1491nm 1611nm or others |
| Input/Output connector: | FC, SC, LC optional | Product Name: | Mini CCWDM |
| Non-Adjacent Chan: | 45 db | Channel Insertion Loss: | Max 0.70 (Typical 0.50) db |
| Adjacent Channel Isolation: | lation: 30 db | PDL: | 0.10 db |
| High Light: | Mini CWDM,Compact CWDM,45 Db 4 CH CWDM |
||
45 Db 4 CH Compact Mini CWDM voor optische ontvanger

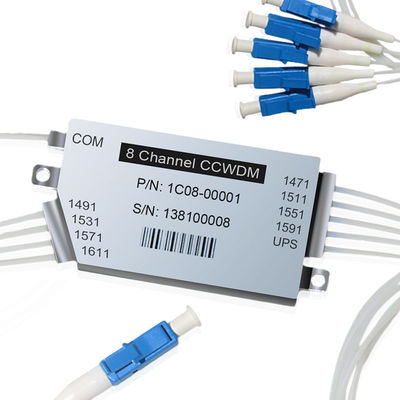

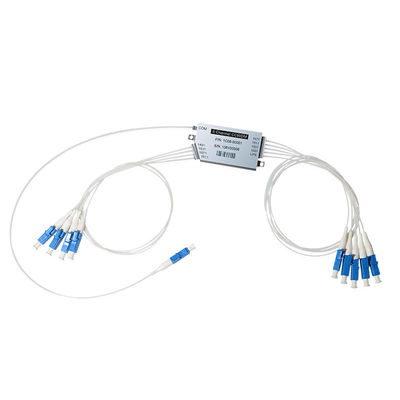

4/8 kanaals CCWDM 4/8-CH Compact CWDM Mux/Demux module Mini CWDM voor optische ontvanger
Beschrijving
CY COM'scompacte Coarse Wavelength Division Multiplexers (Mini CWDM, Compact CWDM, CCWDM), zijn geïntegreerde optische modules die gebruik maken van CY COM's eigen optische bankplatform, wat de optische prestaties aanzienlijk kan verbeteren en tegelijkertijd de productiekosten kan verlagen. Vergeleken met de standaard CWDM-module heeft CY COM Mini CWDM een veel kleiner formaat. Er kan veel ruimte worden bespaard in de toepassing en tegelijkertijd zijn de prestaties en parameters ook beter.
Alle CY COM CWDM-modules zijn Telcordia-gekwalificeerd. (Voldoen aan TELCORDIA GR-1221-CORE) Coarse Wavelength Division Multiplexing (CWDM) is een uitstekende keuze om de bandbreedtecapaciteit te vergroten en tegelijkertijd de kosten te drukken. De 6com splice/pigtailed ABS-modulefamilie, gebaseerd op standaard Thin Film Filter (TFF)-technologie met een eigen verpakking, biedt u de kleinste componentafmetingen in combinatie met uitstekende prestaties en betrouwbaarheid.
Kenmerken
1) Laag invoegverlies
2) Uitstekende kanaalisolatie
3) Hoge stabiliteit en betrouwbaarheid
4) Lage kosten
5) Compact formaat
Toepassingen
CWDM-kanalen toevoegen/verwijderenCWDM
CATV Glasvezel Optische Verbindingen
Toegang tot LAN-netwerken
Communicatie over korte afstanden
Specificatie:
|
Parameters
|
Eenheid
|
Specificaties
|
||||
|
1
|
Werkbereik golflengte
|
nm
|
1260 ~ 1620
|
1520 ~ 1570
|
||
|
2
|
Kanaalafstand
|
---
|
20nm
|
100GHz
|
||
|
3
|
Kanaaldoorlaatband (@-0,5dB bandbreedte)
|
nm
|
IUT ± 6,5
|
UT ± 0,125
|
||
|
4
|
Aantal kanalen
|
---
|
C4CH
|
C8CH
|
C4CH
|
C8CH
|
|
5
|
Max. rimpel in doorlaatband
|
dB
|
<0,35
|
<0,4
|
||
|
6
|
Max. invoegverlies kanaal
|
dB
|
≤1,8
|
≤3,0
|
≤2,0
|
≤3,2
|
|
7
|
Min. isolatie aangrenzend kanaal
|
dB
|
>30
|
>25
|
||
|
8
|
Min. isolatie niet-aangrenzend kanaal
|
dB
|
>45
|
>35
|
||
|
9
|
Min. isolatie express kanaal
|
|
>13
|
>12
|
||
|
10
|
Min. retourverlies
|
dB
|
≥45
|
|||
|
11
|
Max. PDL
|
dB
|
<0,1
|
<0,1
|
<0,20
|
<0,30
|
|
12
|
Temperatuurgevoeligheid invoegverlies
|
dB/℃
|
<0,005
|
|||
|
13
|
Golflengte temperatuurverschuiving
|
nm/℃
|
<0,002
|
|||
|
14
|
Max. vermogensverwerking
|
mW
|
300
|
|||
|
15
|
Richtingsgevoeligheid
|
dB
|
≥50
|
|||
|
16
|
Bedrijfstemperatuurbereik
|
℃
|
-40 tot +80
|
|||
|
17
|
Opslagtemperatuurbereik
|
℃
|
-40 tot +85
|
|||
|
18
|
Vezelmantel & Vezellengte
|
cm
|
Aanpassen
|
|||
|
19
|
Pakket afmetingen – 1
|
mm
|
100 * 80 * 10 of Aanpassen
|
|||
|
20
|
Pakket afmetingen – 2
|
mm
|
LGX Compatibel
|
|||
|
21
|
Pakket afmetingen – 3
|
mm
|
19” 1U Rack gemonteerd
|
|||
|
22
|
Connectortype
|
--
|
SC/LC/FC of Aanpassen
|
|||
|
23
|
Vezeltype en mantelkleur
|
|
G.652D / G.657 A1 (of Aanpassen)
|
|||
-
